سینی کابل و نردبان کابل از مهم‌ترین تجهیزات مدیریت و نظم‌دهی به کابل‌های برق و شبکه هستند. سینی کابل معمولاً برای حفاظت و عبور کابل‌ها در مسیرهای مختلف استفاده میشود، در حالی که نردبان کابل بیشتر در پروژه‌های صنعتی و مسیرهای طولانی کاربرد دارد. هنگام خرید سینی کابل باید به جنس، ظرفیت تحمل وزن و شرایط محیطی توجه کرد تا بهترین عملکرد و دوام را تضمین کند. در ادامه مطلب، ما راهنمای جامع نصب ایمن سینی کابل و نردبان کابل را بررسی می‌کنیم.
سینی کابل و نردبان کابل چیست؟
تعریف سینی کابل
سینی کابل یکی از پرکاربردترین تجهیزات در صنعت برق و شبکه است که برای نظم‌دهی، نگهداری و حفاظت از کابل‌ها در مسیرهای مختلف مورد استفاده قرار می‌گیرد. این تجهیز به شکل یک کانال باز یا نیمه‌باز طراحی میشود و امکان عبور تعداد زیادی کابل برق، مخابراتی و شبکه را به‌صورت منظم و ایمن فراهم می‌سازد.
سینی کابل‌ها معمولاً از جنس فولاد گالوانیزه و استیل ضدزنگ یا آلومینیوم ساخته می‌شوند و با توجه به شرایط محیطی انتخاب می‌گردند. برای مثال در محیط‌های مرطوب و صنعتی استفاده از سینی کابل ضدزنگ الزامی است. این تجهیزات کاربردی بیشتر در پروژه‌های ساختمانی، کارخانه‌ها، مراکز داده و تاسیسات صنعتی به‌کار می‌رود.
تعریف نردبان کابل
نردبان کابل ساختاری شبیه نردبان دارد و کابل‌ها به‌صورت منظم روی پله‌های آن قرار می‌گیرند. این محصول به دلیل استحکام بالا، بیشتر در مسیرهای عمودی یا طولانی با بار زیاد استفاده میشود و مانع از افتادگی کابل‌ها می‌گردد. همچنین امکان تهویه مناسب و دسترسی آسان برای تعمیر و اضافه کردن کابل‌ها را فراهم می‌کند.
مزایای استفاده از سینی کابل و نردبان کابل
- جلوگیری از گره‌خوردگی و بی‌نظمی کابل‌ها
- کاهش خطر آتش‌سوزی و برق‌گرفتگی
- افزایش طول عمر کابل‌ها با تهویه مناسب
- سهولت تعمیر و توسعه مسیر کابل‌کشی
انواع سینی کابل

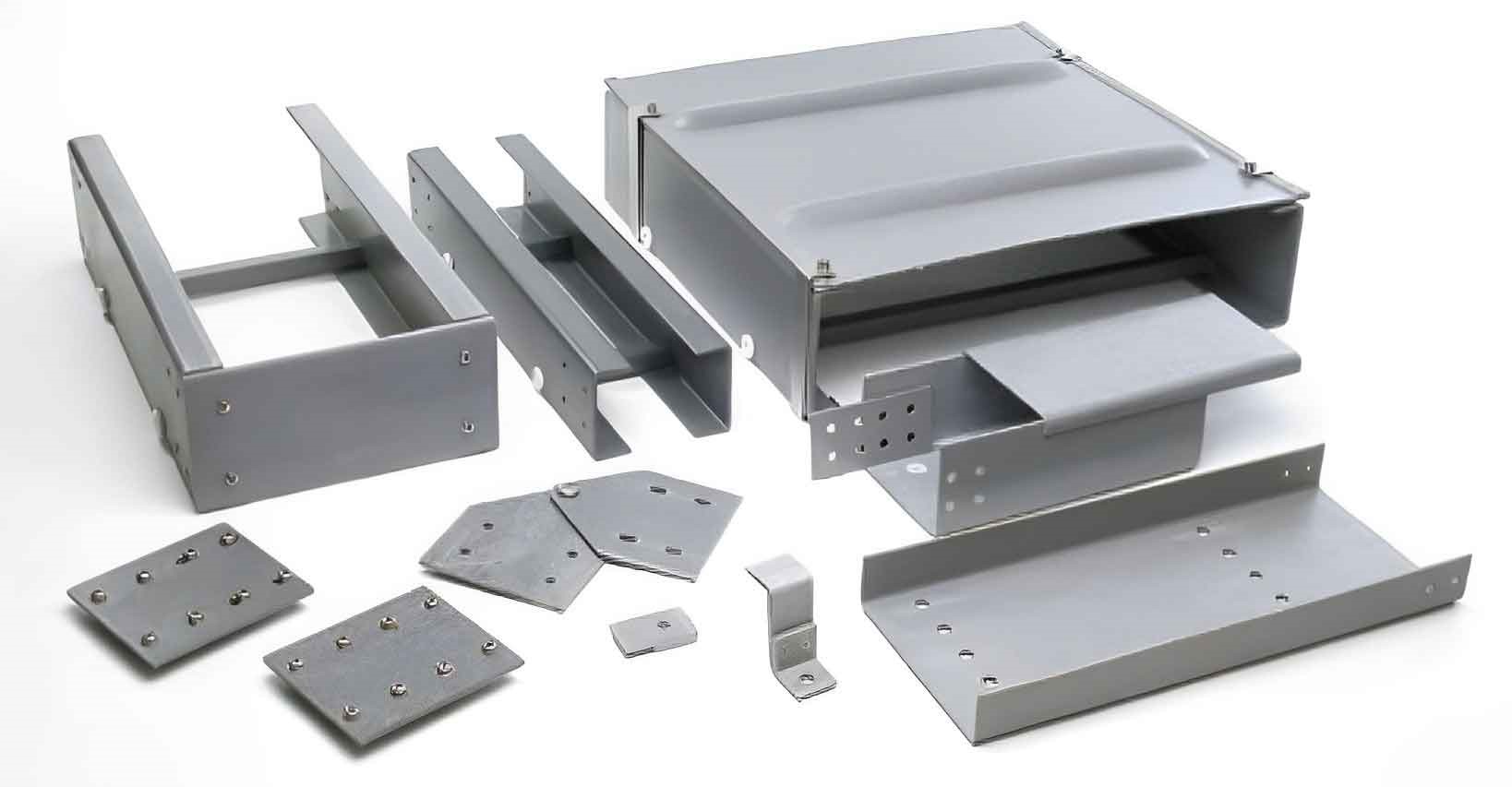

سینی کابل فلزی
ساخته‌شده از فولاد یا گالوانیزه، مناسب برای مکان‌های صنعتی و پروژه‌های سنگین.
سینی کابل PVC
مناسب برای محیط‌های مرطوب و مقاوم در برابر خوردگی.

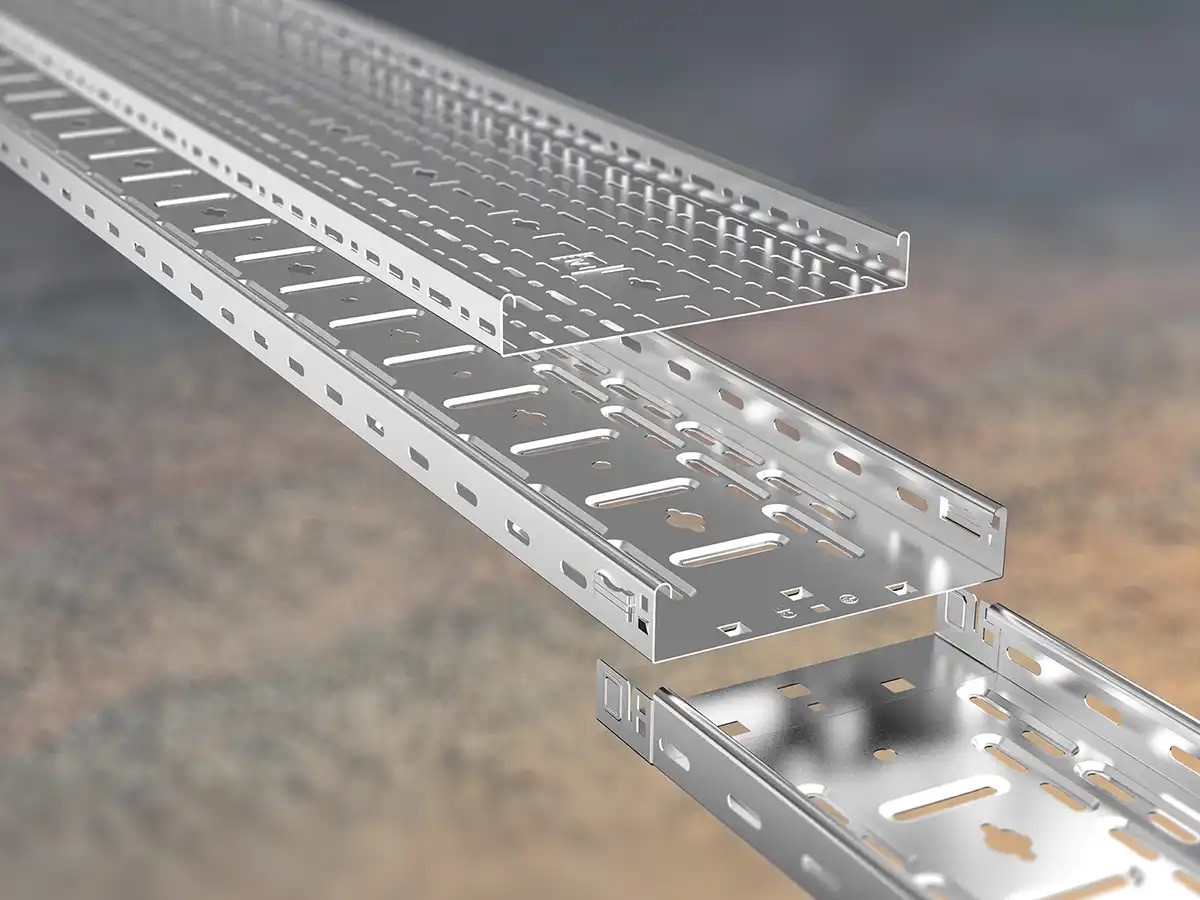

سینی کابل مشبک
دارای سوراخ‌هایی برای تهویه بهتر و جلوگیری از گرم‌شدن کابل‌ها.
انواع نردبان کابل
نردبان کابل فلزی
دارای استحکام بالا، پرکاربرد در پروژه‌های صنعتی.
نردبان کابل آلومینیومی
سبک، مقاوم در برابر زنگ‌زدگی و مناسب فضاهای باز.
نردبان کابل گالوانیزه
دارای روکش ضدزنگ برای افزایش عمر مفید.
تفاوت سینی کابل و نردبان کابل
- سینی کابل بیشتر برای مسیرهای داخلی با تعداد کابل زیاد استفاده میشود.
- نردبان کابل مناسب مسیرهای طولانی، باز و نیازمند تهویه است.
اصول ایمنی پیش از نصب
- بررسی مسیر کابل‌کشی در نقشه‌ها
- انتخاب نوع سینی یا نردبان متناسب با محیط
- رعایت استانداردهای ملی و بین‌المللی (مانند IEC و NEC)
ابزار و تجهیزات لازم برای نصب
- متر و تراز
- دریل و پیچ‌گوشتی
- براکت و ساپورت فلزی
- بست کابل و پیچ‌ومهره
مراحل نصب سینی کابل
طراحی و جانمایی مسیر
قبل از شروع، حتما باید مسیر دقیق سینی مشخص شود تا از برخورد با تاسیسات دیگر جلوگیری شود.
برش و آماده‌سازی
سینی‌ها با توجه به طول مسیر برش داده می‌شوند.
نصب پایه‌ها و ساپورت‌ها
بعد از خرید سینی کابل، پایه‌ها در فواصل مشخص نصب شده و سینی روی آن‌ها قرار می‌گیرد.
قرار دادن کابل‌ها در سینی
کابل‌ها مرتب در سینی قرار می‌گیرند و با بست محکم می‌شوند.
مراحل نصب نردبان کابل
طراحی و مسیر‌یابی
محل دقیق نردبان و نقاط اتصال باید مشخص شود.
نصب براکت‌ها و اتصالات
براکت‌ها در فواصل استاندارد نصب و نردبان روی آن‌ها سوار میشود.
فیکس‌کردن کابل‌ها روی نردبان
کابل‌ها روی پله‌های نردبان قرار گرفته و با بست محکم می‌شوند.
استانداردهای مهم در نصب
- فاصله پایه‌ها: معمولا بین 1 تا 1.5 متر
- ظرفیت بارگذاری: بسته به جنس سینی و نردبان
- رعایت فاصله از لوله‌های آب و گاز
نکات ایمنی حین نصب
- استفاده از دستکش و تجهیزات ایمنی
- عدم قرارگیری کابل‌های برق فشار قوی کنار کابل‌های ضعیف
- جلوگیری از خم‌شدن بیش از حد کابل‌ها
نگهداری و بازرسی دوره‌ای
- بررسی اتصالات و بست‌ها
- تمیزکردن مسیر از گردوغبار
- اطمینان از سلامت کابل‌ها و پوشش ضدزنگ
اشتباهات رایج در نصب سینی کابل و نردبان کابل
نصب سینی کابل و نردبان کابل اگرچه در نگاه اول ساده به نظر می‌رسد، اما در عمل جزئیات و نکات فنی زیادی دارد که نادیده گرفتن آن‌ها می‌تواند مشکلات جدی ایجاد کند. معمولا برای نصب و نگهداری سینی کابل و نردبان کابل از ریل سی چنل استفاده میشود. اما یکی از اشتباهات رایج، انتخاب سایز نامناسب سینی یا نردبان کابل است. اگر ابعاد کوچکتر از حجم کابل‌ها انتخاب شود، هم به کابل‌ها فشار وارد میشود و هم احتمال افزایش حرارت و آسیب‌دیدگی آن‌ها بیشتر خواهد شد.
اشتباه دوم، بی‌توجهی به جنس و پوشش سینی کابل است. در محیط‌های مرطوب یا صنعتی باید از سینی کابل گالوانیزه یا استیل ضدزنگ استفاده شود، در غیر این صورت خوردگی و زنگ‌زدگی عمر مفید سیستم را کاهش می‌دهد.
یکی دیگر از خطاهای رایج، فاصله‌گذاری نامناسب در نصب پایه‌ها و ساپورت‌ها است. اگر فاصله‌ها بیش از حد استاندارد باشد، وزن کابل‌ها باعث خمیدگی و تغییر شکل سینی یا نردبان خواهد شد.
از دیگر اشتباهات، عدم توجه به مسیر عبور کابل‌ها است. عبور دادن کابل‌های برق فشار قوی در کنار کابل‌های شبکه یا تلفن می‌تواند نویز و اختلال ایجاد کند. بنابراین باید تفکیک مسیر کابل‌ها به‌طور اصولی رعایت شود.
نکته مهم دیگر، عدم رعایت استاندارد اتصال ارت (ارتینگ) است. سینی و نردبان کابل باید به سیستم ارت متصل شوند تا از خطر برق‌گرفتگی و آسیب تجهیزات جلوگیری شود.
با رعایت این نکات و پرهیز از اشتباهات متداول، می‌توان نصب ایمن و بادوامی برای سینی کابل و نردبان کابل تضمین کرد. پس میتوانیم به صورت زیرعوامل اشتباهات رایج در نصب سینی کابل و نردبان کابل را به طور خلاصه اینگونه بررسی کنیم:
- انتخاب اشتباه نوع سینی یا نردبان
- نصب در مسیرهای غیر استاندارد
- عدم رعایت فاصله مجاز پایه‌ها
- بارگذاری بیش از ظرفیت
جمع بندی
سینی کابل و نردبان کابل از تجهیزات اساسی برای مدیریت و حفاظت کابل‌ها در پروژه‌های ساختمانی و صنعتی هستند. سینی کابل بیشتر در مسیرهای داخلی با تعداد زیاد کابل کاربرد دارد، در حالی که نردبان کابل به دلیل استحکام بالا برای مسیرهای طولانی و عمودی مناسب‌تر است. انتخاب درست جنس(فولادی، گالوانیزه، PVC یا آلومینیوم)، ظرفیت بارگذاری و شرایط محیطی نقش مهمی در دوام و عملکرد این تجهیزات دارد.
